Sensores e instrumentación para el control del par, tanto estático como dinámico
SERIE 2000
RANGO PAR
±2.5 - 5.0 - 7.5 - 17.5 - 75 - 175 – 250 - 500 Nm
Señal de salida 0....5


PRECISION
REPETIV.
±1%
±0,05%

  • Alimentación 9..12 Vcc
  • Medida del par hasta 5000 RPM.
  • Tolerancia a cargas axiales.
  • Temp. trabajo -30...+85ºC
SERIE 2300
RANGO PAR
2,5 / 5 / 10 / 20 / 50 / 100
Señal de salida 0...10 Vcc
CAN-Bus/USB
4...20 mA
PRECISION
REPETIV.
±0,5%
±0,05%

  • Alimentación 11..28 Vcc
  • Medida del par hasta 10000 RPM y ángulo 8 -360 imp/vuelta.
  • IP65 o IP50
  • Temp. trabajo -40...+85ºC

SERIE 3000
SERIE 4000

RANGO PAR
50 - 100 - 250 - 500 - 1000 - 2000 Nm
Señal de salida 0...10 Vcc
PWM / Frequency
4...20 mA

PRECISION
REPETIV.
±0,1 / ±0,2%
±0,05
  • Alimentación 11..28 Vcc
  • Medida del par hasta 10000 RPM y ángulo 8 -360 imp/vuelta.
  • Tolerancia a cargas axiales.
  • Temp. trabajo -40...+105ºC
SERIE 5000
RANGO PAR
4 - 10 - 25 - 50 KNm
Señal de salida 0....10Vcc
PWM / Frequency
4...20 mA

PRECISION
REPETIV.
±0,5%
±0,1%
  • Alimentación 11..28 Vcc
  • Medida del par hasta 10000 RPM y ángulo 360 imp/vuelta.
  • Tolerancia a cargas axiales.
  • Temp. trabajo -30...+85ºC
SERIE 7000
RANGO PAR
3000 - 5000 Nm
Señal de salida 0...10Vcc
4...20 mA
CAN BUS

PRECISION
REPETIV.
±0,5%
±0,05%
  • Alimentación 9..28 Vcc
  • Medida del par hasta 5000 RPM y ángulo 360 imp/vuelta.
  • Protección ambiental IP67
  • Temp. trabajo -40...+105ºC

SENSORES CICLISMO - Pedalier
  • Totalmente integrado en el pedalier, el sensor detecta:
  • Velocidad de rotación y dirección, y par (versión RT)
  • Velocidad y dirección de rotación (versión R)
  • Medición precisa del par de torsión directamente en el eje BB por tecnología PCME aprobada por la Fórmula 1
  • Precisión 1%
  • Rango de temperatura -40 a +85ºC
  • Libre de mantenimiento

INDICADOR ROU-NCTE
Vcc   Pulsos



PROCESOS - PAR
Indicador digital 2 entradas, para par y ángulo
FORMATO
DIGITOS
96 x 48
LCD
CONTROL
SALIDAS
2 entradas dig.
2 salidas dig.

SOFTWARE ATS001
  • Software para sensores con comunicación USB 2.0
  • Registro via CSV
    Pantalla con valores en tiempo real, mínimo, máximo, diferencia, medias,....
  • Posibilidad de realizar cálculos.
  • En ingles y alemán.

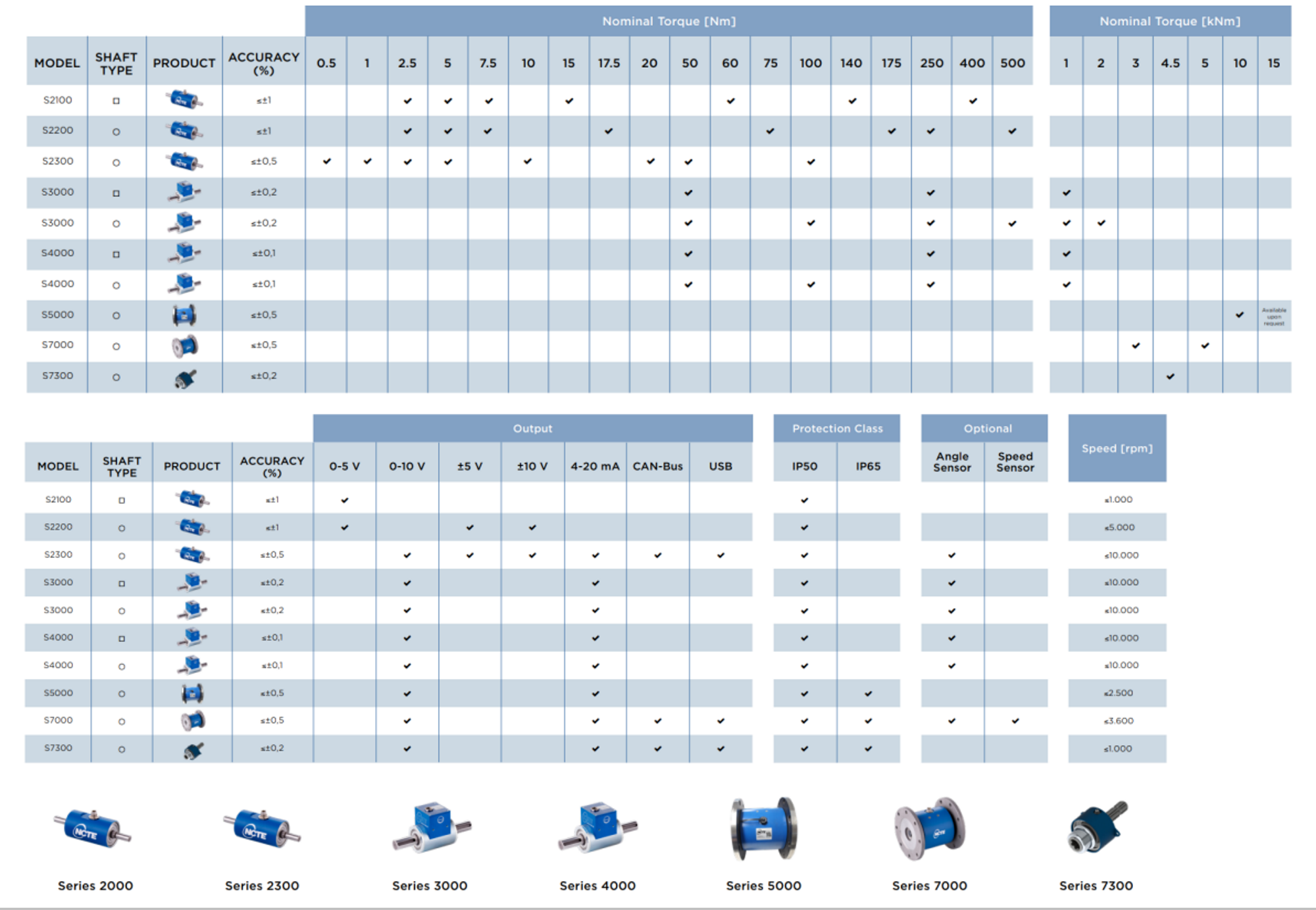

TABLA DE SELECCIÓN

ESTATIC OEM
RANGO PAR
±1 a ±10000 Nm
Señal de salida 2 mV/V
Sensores de par estático a medida.
PRECISION
REPETIV.
±1%
±0,07%

  • Alimentación 5...20 Vcc.
  • Tolerancia a cargas axiales.
  • Temp. trabajo -30...+85ºC
  • Diseño personalizado
Staiger Mohilo
RANGO PAR
±10 a >±10000 Nm
Señal de salida 1 mV/V
PRECISION
REPETIV.
±0,2%
±0,05%

  • Destinado a la medida de par en sistemas estáticos.
  • Diferentes rangos comprendidos entre 10 y >10.000 Nm con una precisión del 0,2% FE.
  • Señal de salida de ±1 mV



Documentos PDF
Catálogo resumen

Relaciones
Células de carga
Indicadores digitales
Acelerómetros

Varios

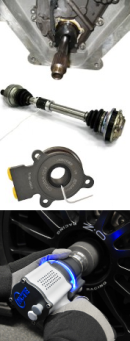

Sensores de PAR especiales para motor de competición (web NCTE)
Sensores de PAR para BICICLETAS
